ZW10-12系列户外高压真空断路器
更新：2018-3-7 下午 11:23:54点击：
- 产品品牌上海山门
- 产品型号ZW10-12
产品介绍
概述
ZW10-12G/T630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备，主要用于12KV等级，额定电流630A，额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流、对电网进行切换和保护。

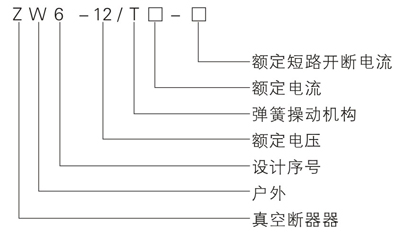

型号及其含义
断路器的装配调整参数
| 序号 | 项目 | 单位 | 参数 | ||||
| 1 | 额定电压 | KA | 12 | ||||
| 2 | 额定电流 | A | 630 | ||||
| 3 | 额定频率 | HZ | 50 | ||||
| 4 | 工频耐受电压 | KV | 42/48 | ||||
| 5 | 雷电冲击电压(峰值) | KV | 75/85 | ||||
| 6 | 额定短路开断电流 | KA | 6.3 | 12.5 | 16 | 20 | |
| 7 | 额定短路关合电流(峰值) | KA | 15 | 31.5 | 40 | 50 | |
| 8 | 额定短时耐受电流 | KA | 6.3 | 12.5 | 16 | 20 | |
| 9 | 额定峰值耐受电流 | KA | 15 | 31.5 | 40 | 50 | |
| 10 | 额定操作顺序 | 分-0.3S-合分-180S-合分 | |||||
| 11 | 额定短路电流开断次数 | 次 | 30 | ||||
| 12 | 机械寿命 | 次 | 10000 | ||||
| 13 | 动触头允许磨损累计悲哀度 | mm | 3 | 4 | |||
| 14 | 额定操作电压配CT型弹簧操动机构 | 合闸线圈 | V | 直流或交流220V | |||
| 分闸线圈 | |||||||
| 15 | 过流脱扣线圈额定工作电流 | A | 5 | ||||
| 16 | 电流互感器一、二次电流比 | 100/5.200/5.300/5.400/5.630/5 | |||||
| 17 | 组合式各相主回路电阻 | μΩ | ≤200 | ||||
| 18 | 重量 | Kg | 150 | ||||

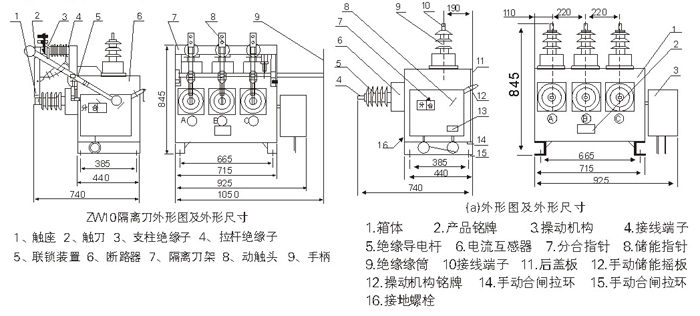

外形及安装尺寸图
注：用户如有特殊要求，可与我厂协商后确定
