HR3系列熔断器式隔离开关

更新:2018-3-9 下午 06:23:03点击:
  • 产品品牌上海山门
  • 产品型号HR3
  • 在线订购
产品介绍
适用范围
 HR3系列熔断器式隔离开关适用于交流50Hz,380V,额定电流至1000A的配电系统中作为短路保护和电缆,导线的过载保护之用。在正常情况下,可供不频繁地手动接通和分断正常负载电流与过载电流,在短路情况下,由熔断器分断电流。本产品符合IEC60947-3 GB14048.3标准

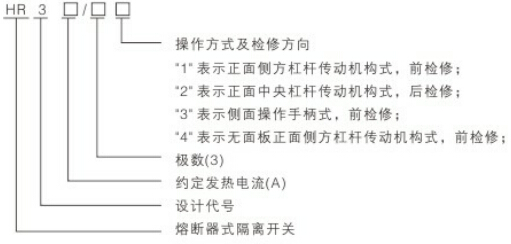

型号及含义



主要参数及技术性能
1.周围空气温度不高于+40°C,不低于-5°C。
2.安装地点的海拔不超过2000m。
3湿度:最高温度为+40°C时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20°C时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4.周围环境的污染等级为3级。
5.开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方;同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

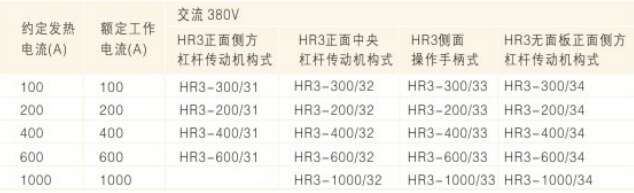

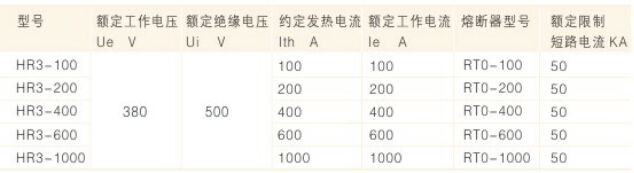

主要参数及技术性能(见表2)




熔断器式隔离开关(以下简称开关)是熔断器和刀开关的组合电器,具有熔断器和刀开关的基本性能,在电路正常供电的情况下,接通和切断电源由刀开关来担任。当线路或用电设备过载或短路时。熔断器的熔体烧断,及时切断故障电流,前操作前检修的开关,中央有供检修和更换熔断器的门,主要供电BDL配电屏上安装。前操作后检修的开关主要供BSL配电屏上安装。侧操作前检修的开关可以制成封闭的动力配电箱。
额定电流1000A及以下的刀开关带有安全挡板,并装有灭弧室。灭弧室是酚醛布板和钢板冲制件铆合而成的。
开关的熔断器固定在带弹簧、锁板的绝缘横梁上,在正常运行时,保证熔断器不脱扣,而当熔断体因线路故障而熔断后,只需要按下锁板可以很方便地更换熔断器
订货须知
订货单位须注明开关的型式特征,电压等级,电流等级,极数,操作方式及数量等,特殊订货请咨询我公司技术部门。
