FZ(R)N21-40.5系列户内高压真空负荷开关(熔断器组合电器)

更新:2018-3-7 下午 09:37:06点击:
  • 产品品牌上海山门
  • 产品型号FZ(R)N21-40.5
  • 在线订购
产品介绍

概述
FZ(R)N21-40.5(D)/50-20型户内高压交流真空负荷开关(熔断器组合电器)是专为35KV箱式变电站设计的,亦可作为独立电器单元应用于电力系统中。本产品体积小、安装方便、操作简单。其结构科学合理,动作灵活可靠。负荷开关可实现免维护,组合电器可配用系列撞针式熔断器,熔断器更换安全方便。
FZ(R)N21-40.5(D)/50-20型户内高压交流真空负荷开关(熔断器组合电器)适用于额定电压40.5kV三相交流50Hz的供电网络中,作为开断负荷电流、过载电流及短路电流之用。尤其适用于无油化,不栓修及频繁操作要求的场所。

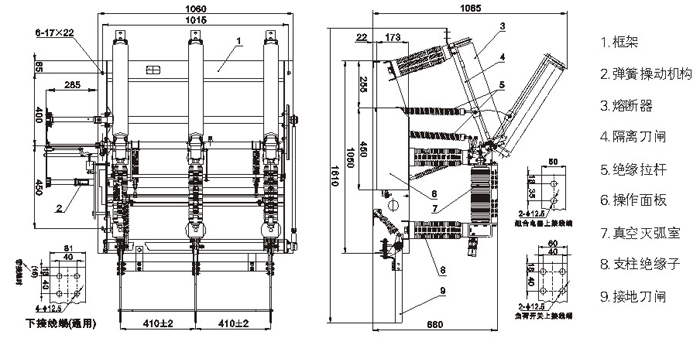

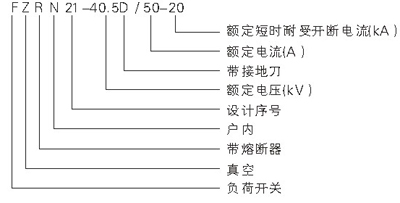

型号及其含义

真空负荷开关、熔断器组合电器的电气性能参数

序号 名称 单位 组合电器 负荷开关
1 额定电压 kV 40.5
2 额定频率 Hz 50
3 4s额定短时耐受电流 kA 16
4 额定电流 A 50 1250
5 额定有功负载开断电流 / 1250
6 额定闭环开断电流 / 1250
7 额定峰值耐受电流 / 40
8 额定短路开断电流 20 /
9 额定电缆充电电流 / 21
10 1min工频耐受电压(真空断口、相间、相对地/隔离断口) kV 95/110
雷电冲击耐受电压(真空断口、相间、相对地/隔离断口) 185/215
11 控制辅助回路1min工频耐压 2
12 机械寿命 10000
13 真空灭弧室触头允许磨损厚度 mm 3
14 手动操作力 N·M ≯250
真空负荷开关、熔断器组合电器的机械性能参数
序号 名称 单位 参数
1 触头开距 mm 17±1
2 触头超程 mm 5±1
3 平均合闸速度 m/s 0.6±0.2
4 平均分闸速度 m/s 1.5±0.2
5 三相触头分、合闸不同期 ms ≤2
6 触头合闸弹跳时间 ms ≤3
7 带电体之间及对地距离 mm ≥300
8 主回路电阻(熔断器除外) μΩ ≥150
