ZW43A-12户外高压真空断路器

更新:2018-3-7 下午 10:20:16点击:
  • 产品品牌上海山门
  • 产品型号ZW43A-12
  • 在线订购
产品介绍

概述
ZW43-12型户外高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制,特别适用于操作频繁的场所和城网自动化配电网络。符合下述标准:GB/T1984《高压交流断路器》、GB/T11022 《高压开关设备和和控制设备标准的共用技术要求》、DI402 《交流高压断路器订货技术条件》……

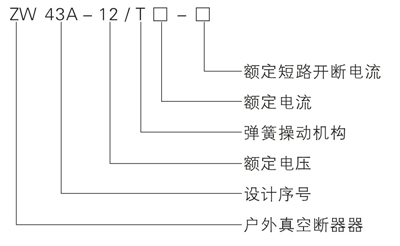

型号及其含义

ZW43-12产品特点
真空灭弧室采用专利固封技术,体积小,寿命长,可靠性高,屏蔽罩外露;封装在环氧树脂内,耐气候性好,便于运输;
操作机构采用高可靠性的双稳态永磁技术,结构简单,无需维护保养,机械寿命可高达30000次;
环氧树脂封装:符合环保要求;已被广泛验证的户外性能;耐臭氧和紫外线;坚固、轻、不易碎裂;
永磁机构:运动部件少;无须维护保养;应用双稳态永磁技术;
采用真空灭弧,固体绝缘,体积小,重量轻,开断容量大,绝缘水平高;
手动分闸装置:当控制系统出现故障时,可用手动分闸作紧急分断操作,可靠开断额定负荷电流;
位置检测器:接近开关装于联动轴上,不需机械元件,简单可靠检测开关的分合位置;
开关外壳采用不锈钢或喷塑处理,耐腐蚀性、耐气候性好;
可外加隔离开关,形成可见断口并可靠联锁,组成组合电器;
可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。
ZW43-12主要技术参数

序号 名称 单位 数值
1 额定电压 kV 12
2 额定绝缘水平 1min工频耐压(极间、对地/断口) 42/49
湿 34
雷电冲击耐压(极间、对地) 75
雷电冲击耐压(断口) 85
3 额定频率 Hz 50
4 额定电流 A 630
5 额定短时耐受电流及持续时间 kA/4S 20
6 额定短路开断电流 kA 20
7 额定短路关合电流 50
8 额定峰值耐受电流 50
9 额定操作顺序 / O-0.3s-CO-180s-CO
10 额定短路电流开断次数 30
11 机械寿命 30000
12 触头累计磨损厚度 mm 3
13 净重 kf 70

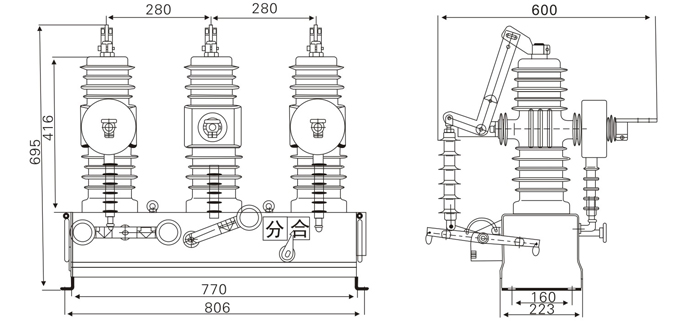

ZW43-12外形及安装尺寸图
