FZW□-27.5系列户外高压真空负荷开关
更新：2018-3-8 上午 12:07:25点击：
- 产品品牌上海山门
- 产品型号FZW□-27.5
产品介绍
| 概述 | ||
|
FZW□-27.5/D1250-20型户外高压交流真空负荷开关-隔离开关组合电器(以下简称组合电器)，单相柱式结构，结构新颖，有明显可见断口，采用操动机构带动真空灭弧室，具有开断能力大，开断和关合电流时不起弧，无火灾爆炸危险，可快速频繁操作，电寿命长，免维护等特点。 组合电器是单相交流50Hz、额定电压27.5kV的单极户外高压开关设备(海拔高度2000米)，广泛用于电气化铁道，用作断负荷电流、空载变压器、电缆电流、电容电流和关合短路故障电流。 |
||
| 适用范围及主要技术参数 | ||
|
||
|

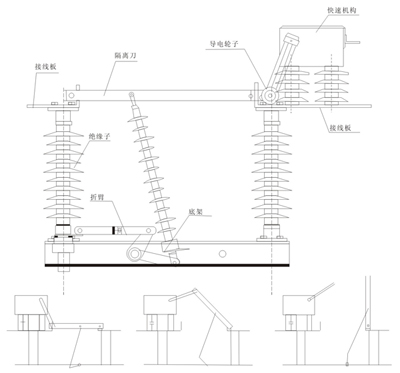

(2)总体布局(如图示) 灭弧室装于进线端的静触头上，在合闸位置时与主导电回路——静触头并联，这样保证开关具有很强的过载承受能力以及可靠的导电性(此时相当于一台关合的隔离开关)。隔离断口用隔离刀相连。带动灭弧室动作的是一快速机构，由隔离刀动作带动快速机构上的导电叉子为快速机构储能，导电叉子也在关合与开断的瞬态过程中起导通电流作用。为了使隔离刀也能快速动作，在操作隔离刀的三轴上设有一过中弹簧，保证隔离刀在开断和关合过程中转到一定角度能快速动作。 (3)动作原理(如图示) 在开关处于关合状态时，电流从静触头流入，分两路，一路流过真空灭弧室—导电叉子至隔离刀(此路电流极小)，另一路从静触头直接至隔离刀，从隔离刀至出线板流出。 分断过程：主轴在电动机构的带动下转动，通过绝缘操作杆使隔离刀向上转动，隔离刀脱离静触头，电流全部经真空灭弧室—导电叉子流过，隔离刀口不起唬隔离刀带动导电叉子继续向上运动，当其运动到一定角度(43°)时，叉子触发笨体内快速机构，带动真空灭弧室快速分断电流，电路处于开路状态。最终隔离刀上的滑轮和导电叉子在无负状态下分离,形成明显的可见隔离断口，完成分闸操作。 开关的关合过程的动作顺序与开断过程相反。 在合闸位置时，由于隔离刀口和静触头之间的线路中阻较叉子和灭弧室构成的线路电阻小得多，电流主要从隔离刀口静触礁头构成的电路流过，在正常通电状态温升校真灭弧室回路在隔离刀闸状态通过的电流很小,所以本产品具有可靠的电气性能和突出的承载能力。 |
||
| 运输、验收、保管 | ||
|
a、动输：装箱的负荷开关在运输与装卸时不准翻动、倒置，不准强烈震动。 b、验收：(1)小心取出负荷开关，不使绝缘件受伤； (2)检查负荷开关的铭牌数据，产品合格证是否与型号相符，并根据装箱单检查文件是否遗漏。 c、保管：(1)负荷开关如需存放，应旋转在户内干燥通风处保管，储存期十年。 |
||
| 注意事项 | ||
|
a、在运输或吊装本产品时，决不允外力作用在进出线端支柱绝缘瓷柱上，否由将会使绝缘瓷柱断裂，导致产品不能再使用。在动输中，绝不允许有强烈震动滚现象，应主意在安装中要对开关进行有效接地。 b、安装后，用电动操作机构对开关进行分合闸操作，操作20次以上，分闸时不能出现分闸不到位现象，隔离断口大于400mm,引弧拉杆完全 脱离静端触头，不带任何连接物。 |
