JN22-40.5/31.5系列户内高压接地开关

更新：2018-3-7 下午 11:47:07点击：

产品品牌上海山门
产品型号JN22-40.5/31.5

产品介绍

JN22-40.5/31.5型户内高压接地开关（以下简称接地开关）是由西安高压电器研究所研制开发的一种具有高技术参数性能的先进水平产品。经全面考核，其性能符合国家标准GB1985《交流高压隔离开关和接地开关》的规定，适用于40.5KV，交流50Hz的电力系统，可与KYN□-40.5型号及其他型号高压开关柜配套使用，亦可作为高压电器设备检修时接接地保护用。

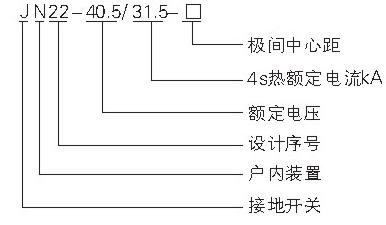

型号及含义

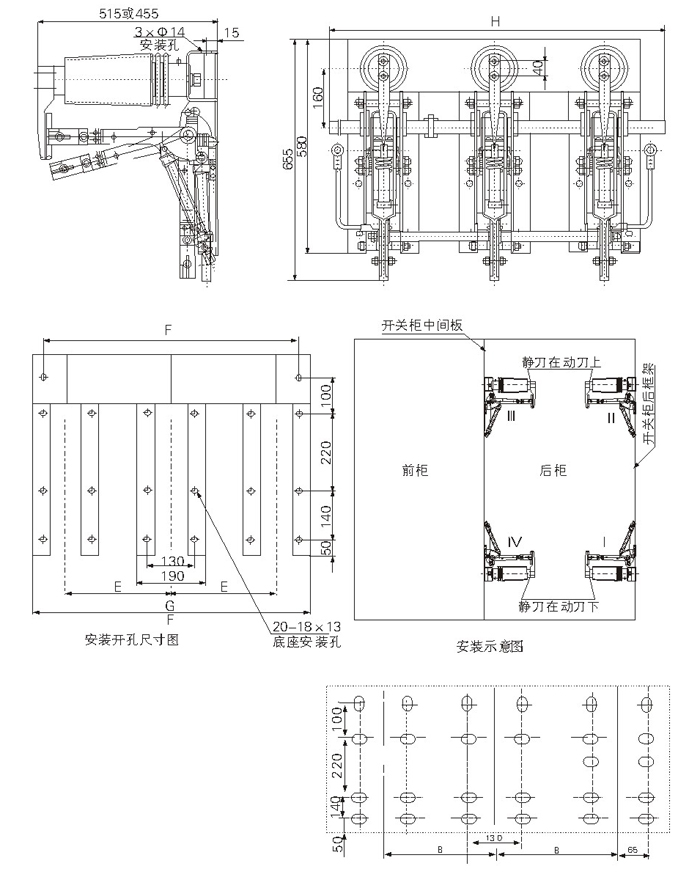

外形及安装尺寸

极间距B	H	A(曹钢背安装孔)
300	790	3孔15x400xΦC14
350	890	3孔15x400xΦC14
400	990	3孔15x400xΦC14

使用环境条件

1、环境温度：上限+40℃，下限-10℃；
2、海拔高度不超过1000m；
3、相对湿度日平均值不大于95%，月平均值不大于90%（+25℃时）；
4、地震烈度不超过8度；
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

主要技术参数

序号	名称		单位	数据
1	最高电压		KB
2	热稳定电流		KA
3	热稳定电流时间		S
4	短路关合电流		KA
5	动稳定电流		KA
6	额定绝缘水平	工频耐压	KV	相对地及相间	95
		雷电冲击耐压			185
7	极间中心距		mm	300；350；400
8	各相回路电阻		μΩ	≤60

订货须知

1、请注明产品型号、额定电压、热稳定电流、相间距离。
2、需配轴操动机构，按上图所示的右操作或左操作方位，对应注明右操动机构或左操动机构。
3、需供传感器带电显示装置时，请注明显示器类型。
4、用户有特殊要求可协商解决
