ZW32-12户外高压真空断路器

更新:2018-3-7 下午 10:31:23点击:
  • 产品品牌上海山门
  • 产品型号ZW32-12
  • 在线订购
产品介绍

概述
ZW32-12系列户外交流高压真空断路器(以下简称断路器)为额定电压12KV、三相交流50Hz的户外配电设备。主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作场所。也可作为电网的分段开关,加装控制器后,可实现配网自动化。

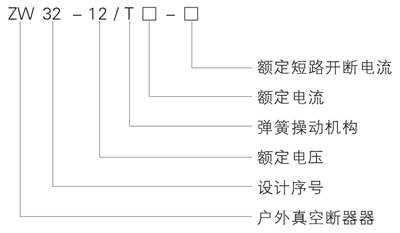

型号及其含义

ZW32-12主要技术参数


序号 项目 单位 参数
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 kA 20
5 额定峰值耐受电流(峰值) kA 50
6 额定短时耐受电流 kA 20
7 额定短路关合电流(峰值) kA 50
8 机械寿命 10000
9 额定短路开断电流开断次数 30
10 工频耐受电压(1min);(湿)(干)相同、对地/断口 kV 42/48
11 雷电冲击耐受电压(峰值)相同、对地/断口 kV 75/85
12 二次回路1min工频耐压 kV 2


主要机械参数
