FN5-12户内高压负荷开关

更新:2018-3-7 下午 10:00:04点击:
  • 产品品牌上海山门
  • 产品型号FN5-12
  • 在线订购
产品介绍

概述
FN5-12型户内交流高压负荷开关(以下简称负荷开关)适用于交流50Hz、12kV的网络中,作为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流,作保护开关之用。
本负荷开关可配用CS6-1型手动操作机构、本产品专用CS□手动操作机构或CJ□电动操作机构。
FN5-12R(L)型户内交流高压负荷开关—熔断器组合电器经全面型式试验和长期的试运行考核,性能达到IEC420《交流高压负荷开关—熔断器组合电器》(1990版)和GB3804《3-63KV交流高压负荷开关》标准要求,与国外同类产品比较,技术参数已达到同类产品水平,具有体积小,重量轻,可用于环网柜和箱式变电站,广泛应用于10KV线路电能的分配,可实现开关、隔离和接地三工位,并有效地避免了设备的缺相运行。

主要技术参数

项目 单位 数据
额定电压 kV 12
最高工作电压 kV 12
额定频率 Hz 50
额定电流 A 400 630
额定短时耐受电流(热稳定电流) kA/S 12.5/4 20/2
额定峰值耐受电流(动稳定电流) kA 31.5 50
额定闭环开断电流 A 400 630
额定有功负载开断电流 A 400 630
5%额定有功负载开断电流 A 20 31.5
额定有功负载开断电流 A 10
额定空载变压器开断电流   1250kVA变压器的空载电流
额定短路关合电流 kA 31.5 50
负荷电流开断次数 负荷/次 100%/20 60%/35 30%/75 5%/80
1min工频耐压(有效值)对地、相间/隔离断口 kV 42/48
工频耐受电压 隔离断口间 kV 53
雷电冲击耐受电压(峰值)对地、相间/隔离断口 kV 75/85
分合闸操作力矩(力) Nm(N) 90(80) 100(200)

外形及安装尺寸

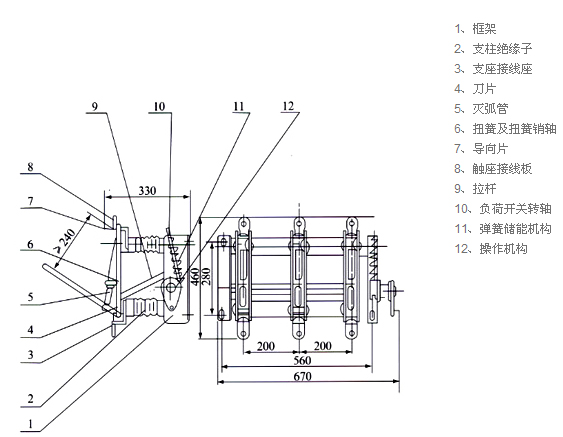

FN5-12 户内交流高压负荷开关

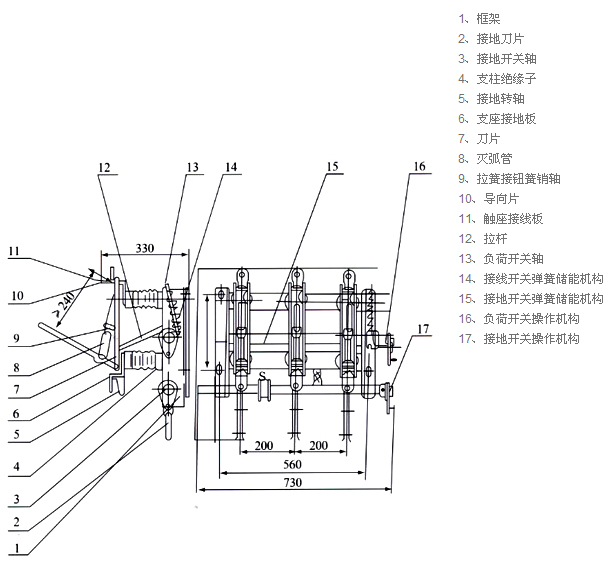

FN5-12D户内交流高压负荷开关

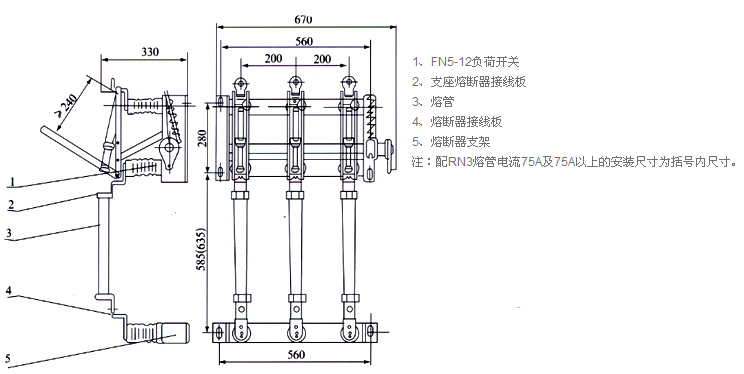

FN5-12R 户内交流高压负荷开关

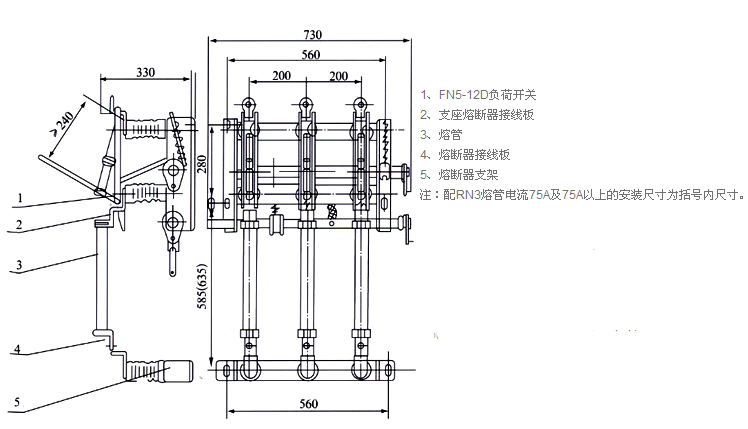

FN5-12DR户内交流高压负荷开关

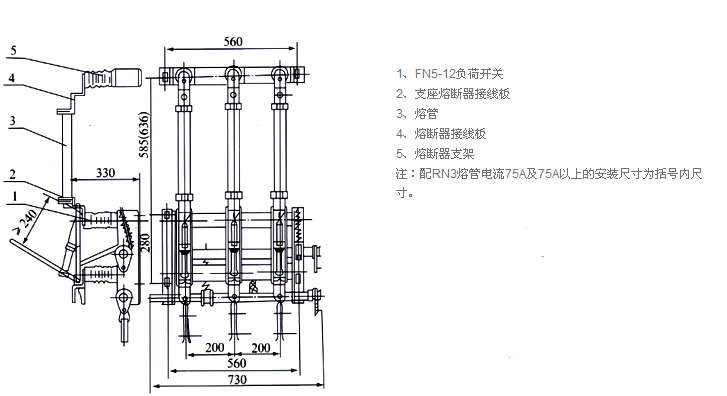

FN5-12R/S 户内交流高压负荷开关

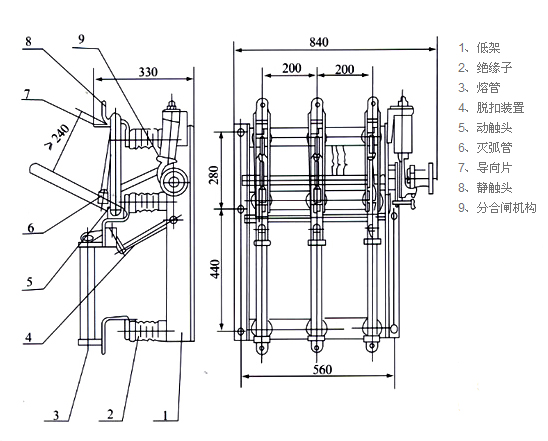

FN5-12R(L)户内交流高压负荷开关

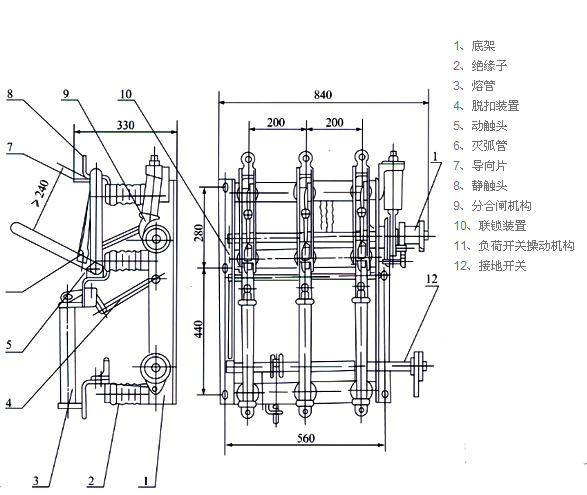

FN5-12RD(L)户内交流高压负荷开关

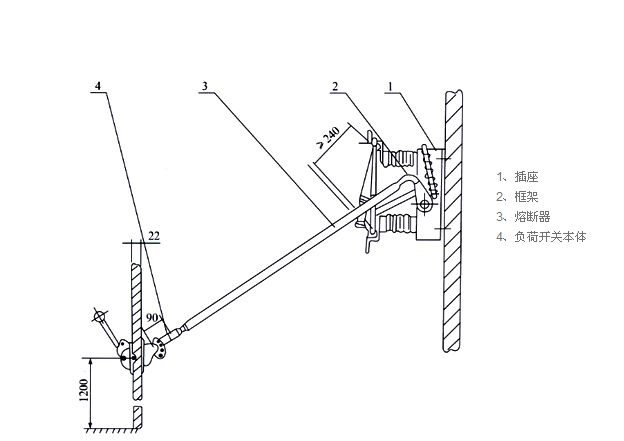

符合开关与CS6-Ⅰ型操动机构联接安装图

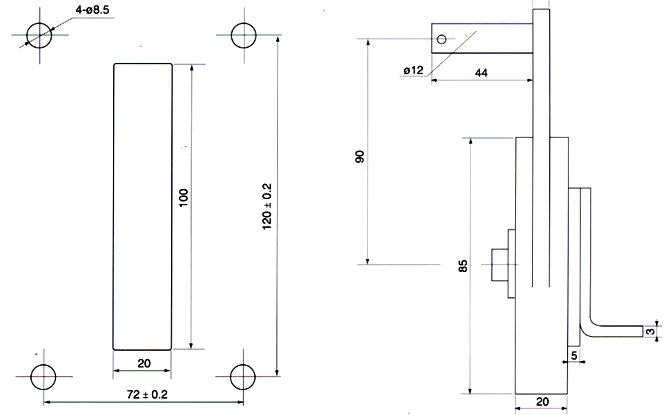

操作机构开孔尺寸图


Cs6 操动机构开孔尺寸图                                                           CS□操动机构开孔尺寸图(侧面)
